SkyyCouch - Die Couch mit dem Smartphone steuern
Couch
Wir

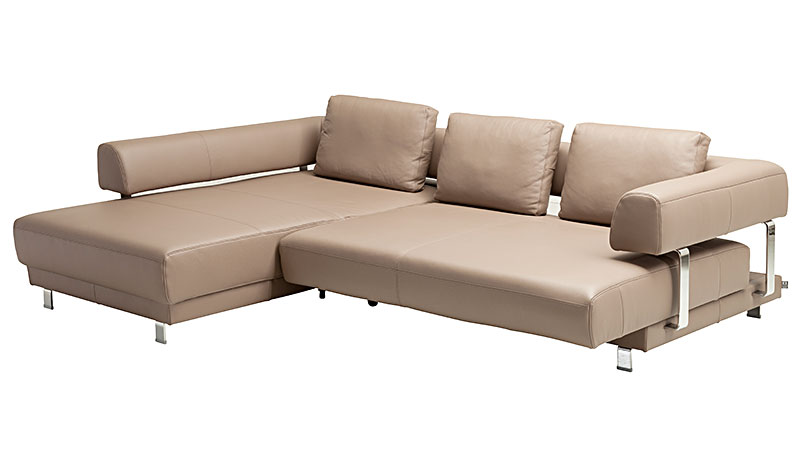

haben uns eine Ewald Schillig brand Face Couch (Nachfolgemodell
Skin) gekauft, bei der man mit
einer Kabelfernbedienung die Sitzfläche ausfahren kann. Kabelfernbedienung? Das ging ja gar
nicht. Eine kabellose Fernbedienung sollte es schon sein und wenn man schonmal dabei ist, am besten
gleich per Smartphone.

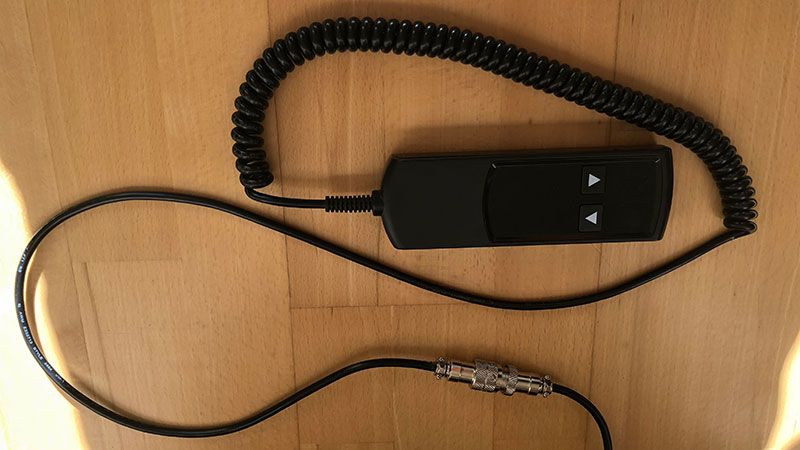

Kabelfernbedienung
Die Kabelfernbedienung hat vier Adern: weiß, gelb, grün & schwarz. In die
Kabelfernbedienung baut man zunächst Mikrofonstecker und -kupplung ein. Hierbei ist darauf zu
achten, dass am Kabelende, an dem die Kabelfernbedienung ist, der Stecker angelötet wird und am
Kabelende, das in die Couch führt, die Kupplung. Dies ist wichtig, da an der WiFi Fernbedienung eine Steckerbuchse ist, in den das aus der Couch
kommende Kabel gesteckt wird.
Steuerung
Die

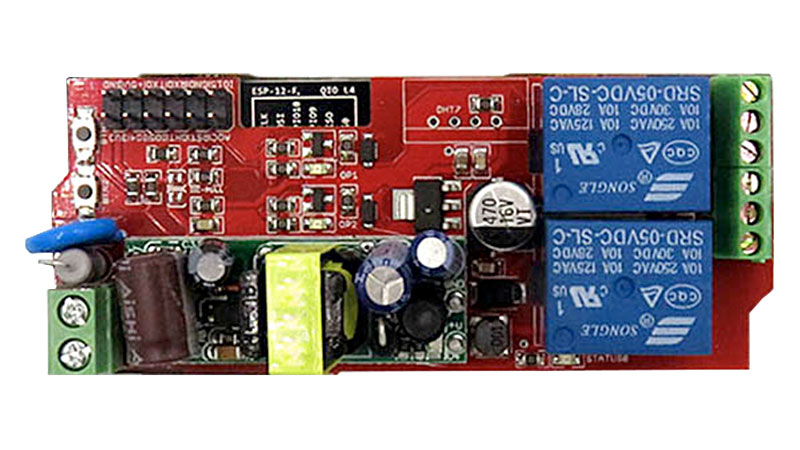

Steuerung der Couch erfolgt mit einem WiFi Relaisboard mit zwei
potentialfreien Relais. Mit diesen kann man die Couch auf- und zufahren lassen.
Die originale Kabelfernbedienung kann mit beiden Tasten folgende Zustände erzeugen:
- Nichts gedrückt - weiß/gelb/schwarz verbunden
- Öffnen gedrückt - weiß/schwarz & gelb/grün verbunden
- Schließen gedrückt - weiß/gelb & schwarz/grün verbunden
- Beides gedrückt - gelb/grün/schwarz verbunden
Um dies mit dem Relaismodul nachzubilden ist dieses wie folgt anzuschließen:
Relais 1
- CLOSE - grün
- COM - gelb
- OPEN - weiß
Relais 2
- CLOSE - grün
- COM - schwarz
- OPEN - weiß
Achtung: Bei mir war die Beschriftung auf der Electrodragon Platine falsch und OPEN &
CLOSE vertauscht.
Material
| Stück | Bezeichnung | Preis |
|---|---|---|

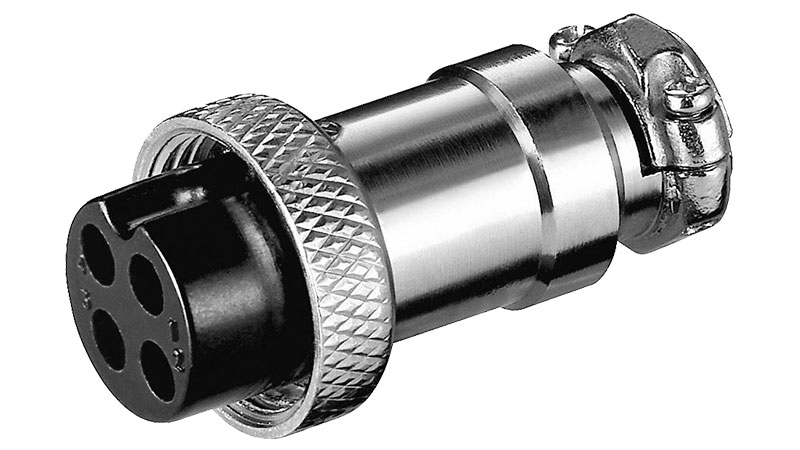

| 1 | Mikrofonkupplung 4-polig | 1 € |

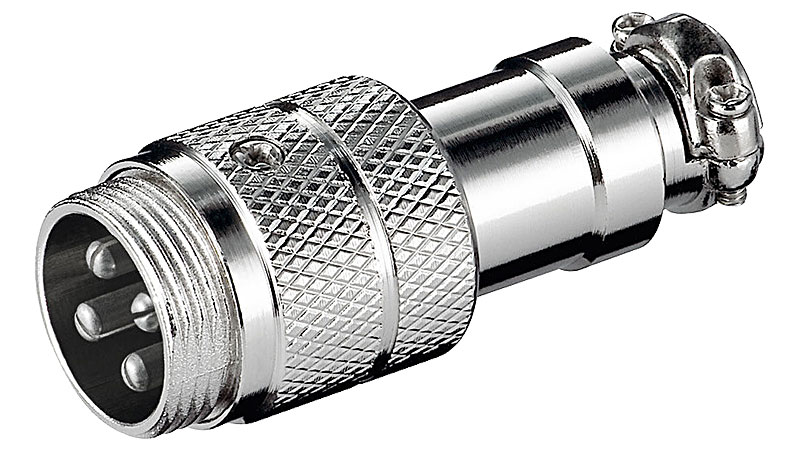

| 1 | Mikrofonstecker 4-polig | 1 € |

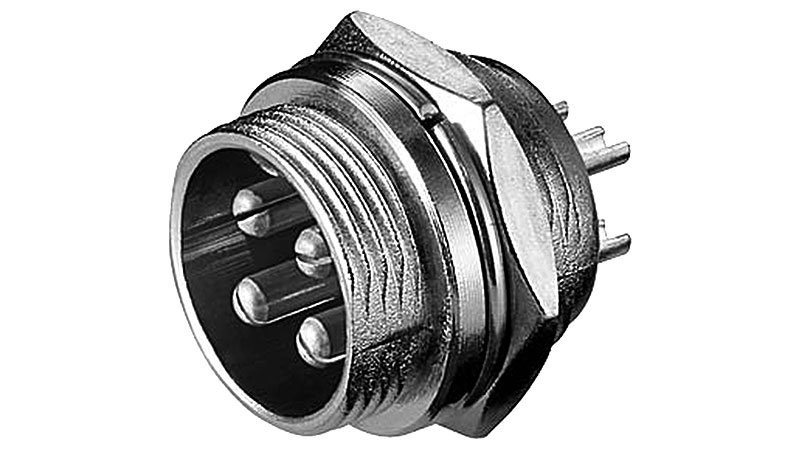

| 1 | Mikrofonbuchse 4-polig | 1 € |

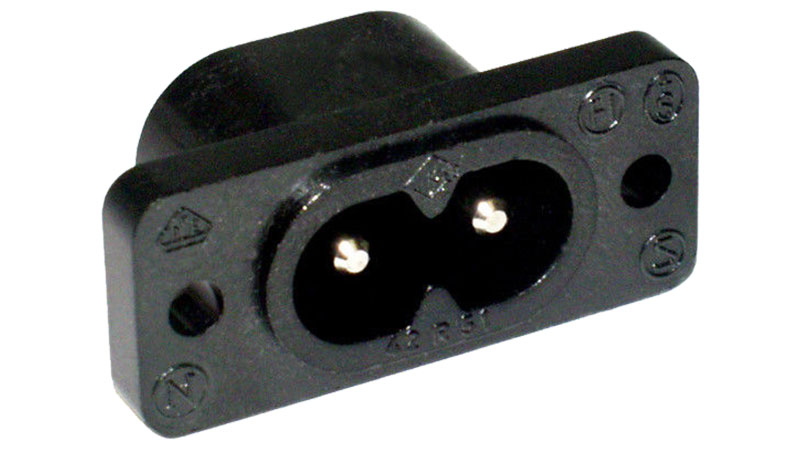

| 1 | Euro-Kleingerätebuchse C8 | 1 € |
| 1 | WiFi Relaisboard Electrodragon |
6 € |

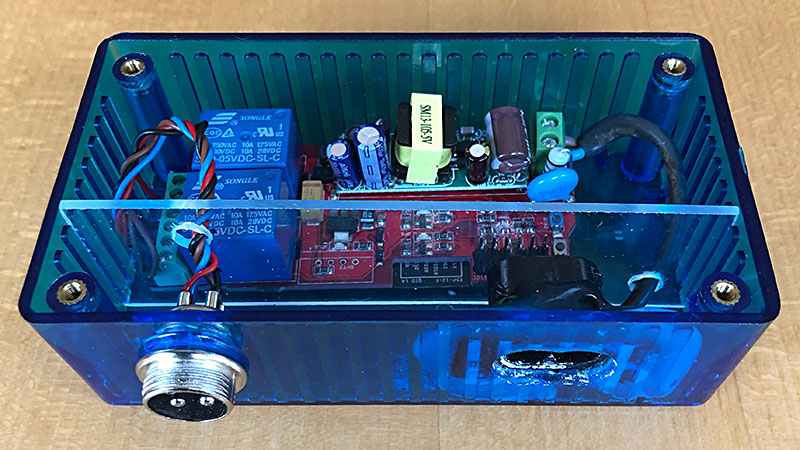

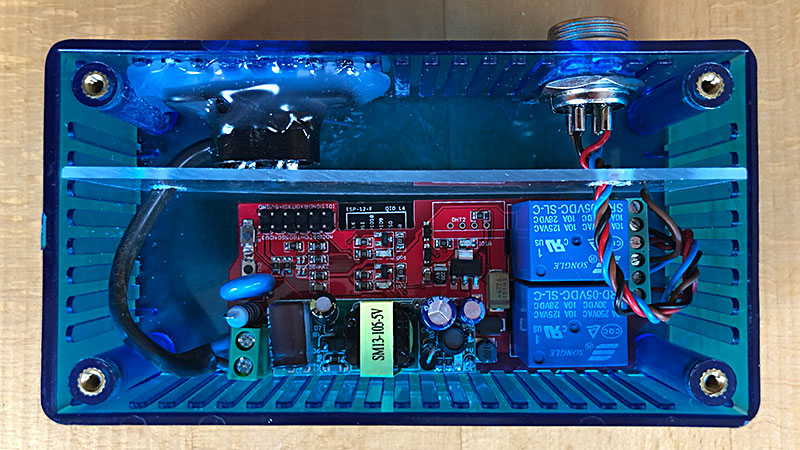

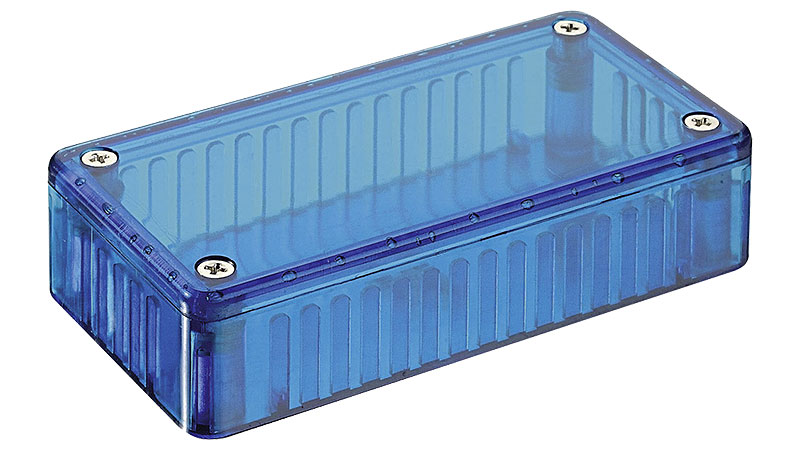

| 1 | Gehäuse Hammond Manufacturing 1591 CTBU |
9 € |
| 19 € | ||
Firmware
Zunächst
habe ich die alternative Firmware ESPurna geflasht. Hierzu
ist zunächst die Arduino IDE zu installieren und
viele Bibliotheken gemäß dieser Anleitung.

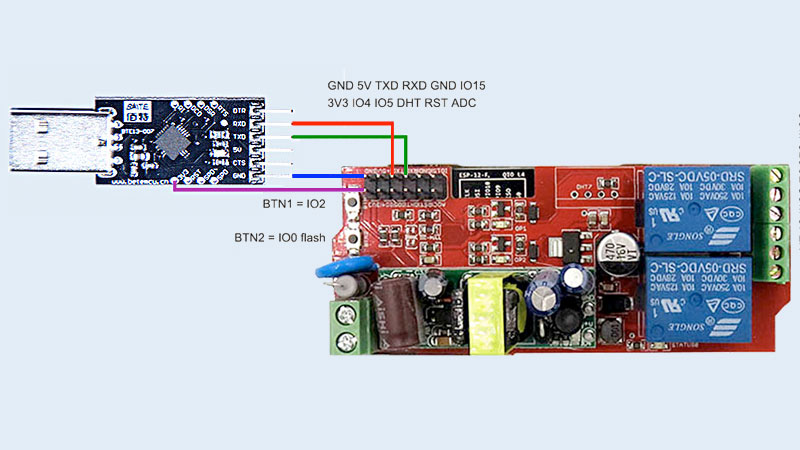

Das Projekt kompiliert man dann in der IDE und kann die erzeugte Firmware mittels USB zu TTL-Konverter mit CP2102 auf
das WiFi Board flashen. Hier findet man einen Treiber für den Konverter.
Um das WiFi Modul in den Flashmodus zu bringen, muss bei Booten BTN2
gedrückt werden. Ein Anschluss an 220V erfolgt nicht. Weitere Updates kann man
dann unkompliziert über das ESPurna Webinterface vornehmen.
Fernsteuerung

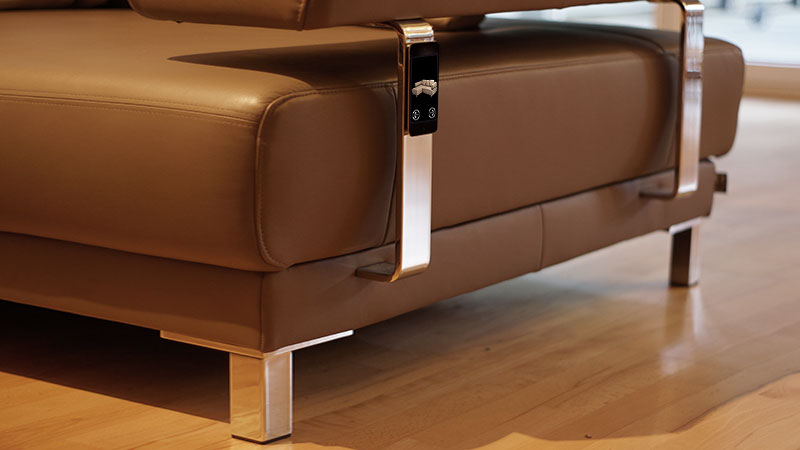

Zur
Fernsteuerung nutze ich einen alten iPod Touch, an dessen Rückseite ich eine magnetische
Klebefolie angebracht habe. Damit hält er an den verchromten Stahlelementen der Couch und ist
immer an der richtigen Stelle. Das Electrodragon Board hat keine eigene App, sodass man das Board
grundsätzlich per Browser steuert. Ich habe mir hierfür eine WebApp programmiert, was
daran liegt, dass ich keine nativen Apps programmieren kann. Diese ist in PHP geschrieben und liegt
lokal auf dem heimischen NAS. Über die ESPurna Rest API können die
beiden Relais nun gesteuert werden.
